公司产品 - 4DP Matrox MGI M9148 lp pcie x16跨卡复制拼接四屏输出4头DVI边缘融合

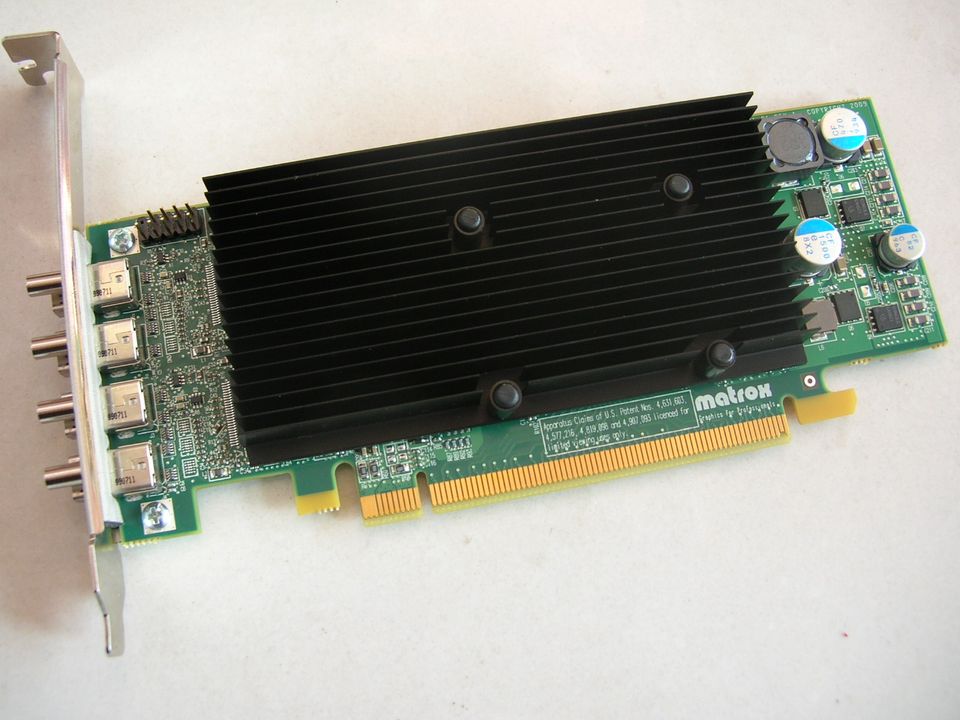

Matrox M9148 LP PCIe x16四显示器图形卡的可为四台DisplayPort显示器提供每路输出最高2560x1600分辨率的高质量画面，为用户提供愉快的多显示器使用体验。性能优异的M9148有1 GB内存和如支持独立或延伸模式这样的先进的桌面管理功能，适用于企业、工业和政府部门等的各类应用。它的小尺寸(LP)版尺寸令它可以方便地集成到多种系统中。它提供多操作系统支持，还可以与另外一块M9148图形卡一起使用，支持一套系统驱动最多8台DisplayPort显示器

高分辨率的四DisplayPort显示器支持
每路输出分辨率最高达2560 x 1600
原始PCI express x16性能
最大带宽以确保达到最佳性能
1 GB内存
用于高要求的多显示器应用，以达到增强的性能
小尺寸(LP)版尺寸
可安装到多种系统中，配用于全高度ATX尺寸的支架
无源冷却和低功耗
无风扇的设计消除噪声并提高产品可靠性
延伸和独立的桌面模式¹
在多个显示器上展示画面或是独立设置每台显示器
M-系列图像卡多卡支持²
在同一套系统上连接多块Matrox M-系列板卡，以驱动更多显示器
图形卡边缘融合+边缘重叠+拼接模式²
单卡四通道边缘融合（三个融合带），另可在同一套系统里插入两块M-系列板卡以在延伸的桌面上驱动更多显示器
Matrox克隆功能
可以在其它显示器上复制一台显示器上显示的内容
更大的企业灵活性
统一的驱动软件包与其它Matrox产品兼容
Matrox PowerDesk软件
在多台显示器上方便地设置和管理程序窗口
多操作系统支持
用于Windows? 7 (32/64 bit)、Windows Vista （32/64 bit）、Windows XP （32/64 bit）、Windows Server 2003/2008（32/64 bit）和Linux的显示驱动程序

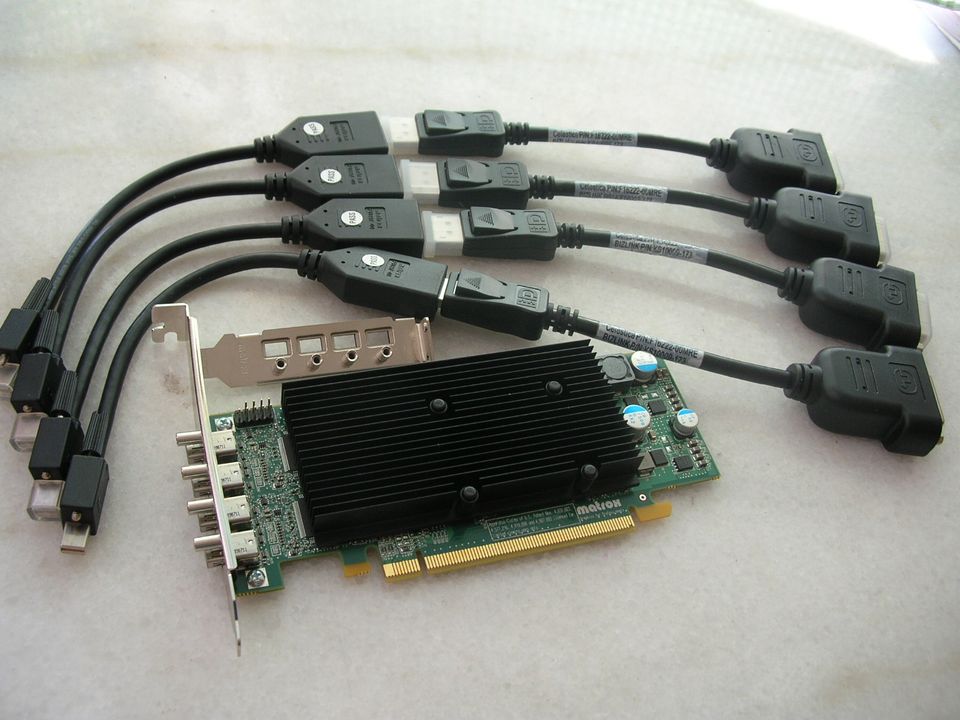

硬件配件

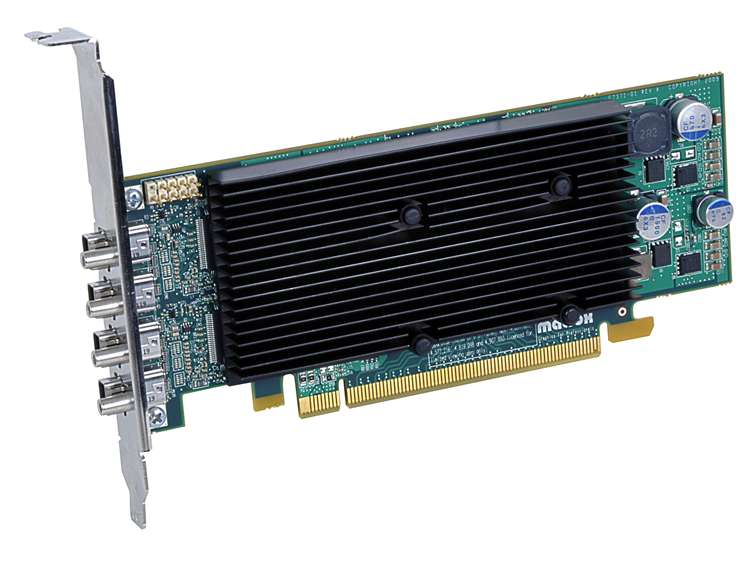

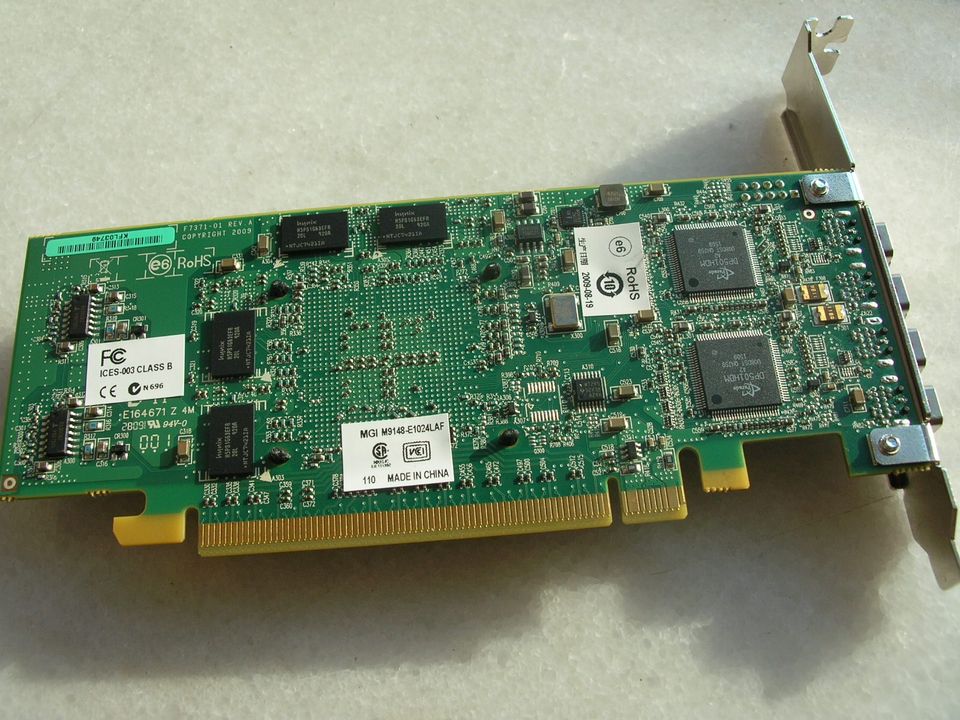

Matrox M9148 LP PCIe x16 图形卡，配出厂安装的ATX支架（包装盒内有小尺寸支架）
四个转换miniDP至DP的适配器 F16217
四个转换DP至DVI的连接适配器 F16222

配件号	M9148-E1024LAF 4口DVI/dp多屏卡
总线类型	PCIe x16
图形卡内存	1024MB,1G
板卡尺寸（PCB/支架）	LP / ATX
包装箱内另配支架	LP Packing
板卡尺寸	6.6" (L) x 2.7" (H)

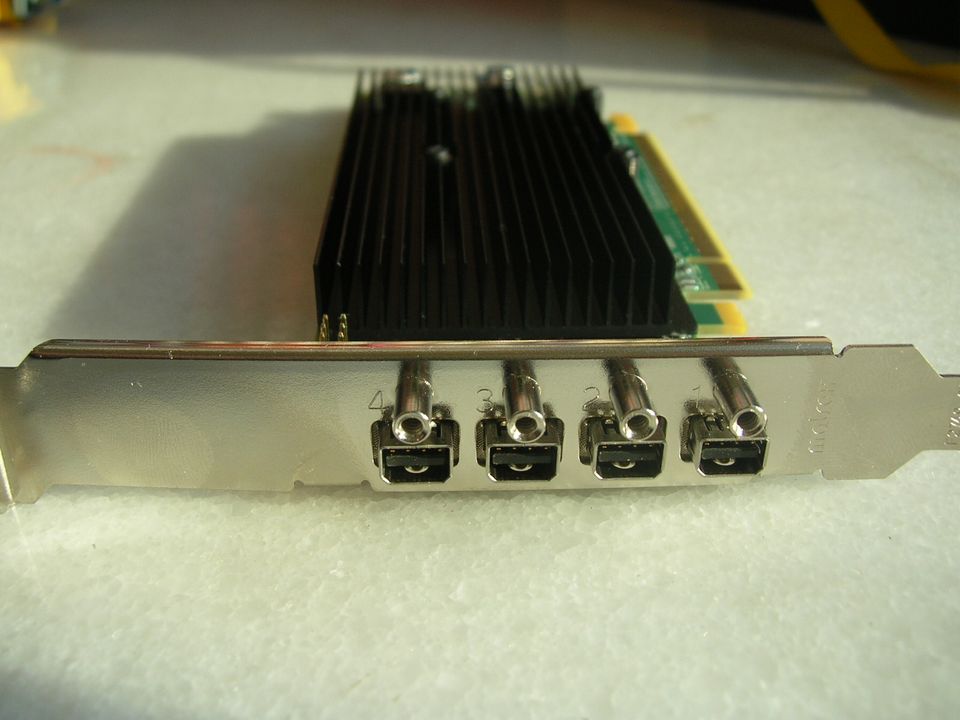

板载连接器	4 x miniDP
适配器	4 x miniDP to DP (F16217-00)
连接器适配器	4 x DP to DVI (F16222-00)
每块板卡最多显示器输出	单卡4屏，一机8屏
多卡级联模式	是。双卡级联：3x2，4x2
支持的显示器输出类型	DP、DVI SL
每路输出最大DisplayPort分辨率	2560x1600
每路输出最大DVI分辨率	1920x1200
独立桌面模式	是，每个屏幕可独立设置分辨率
延伸桌面模式	是，边缝校正，像素裁剪，曲线校正，边框管理
旋转支持	是
无源冷却	是
通用驱动程序	是
PowerDesk软件	是
EMC认证	Class B
售后升级电缆/适配器选件	-
支持的操作系统	Microsoft? Windows? XP (32/64bit), Microsoft? Windows? Vista (32/64bit)、Microsoft? Windows? Server 2003/2008 (32/64bit)、Linux
Open GL支持	2.0
符合环保规定	符合ROHS & WEEE
保修期	3年

升级电缆配件

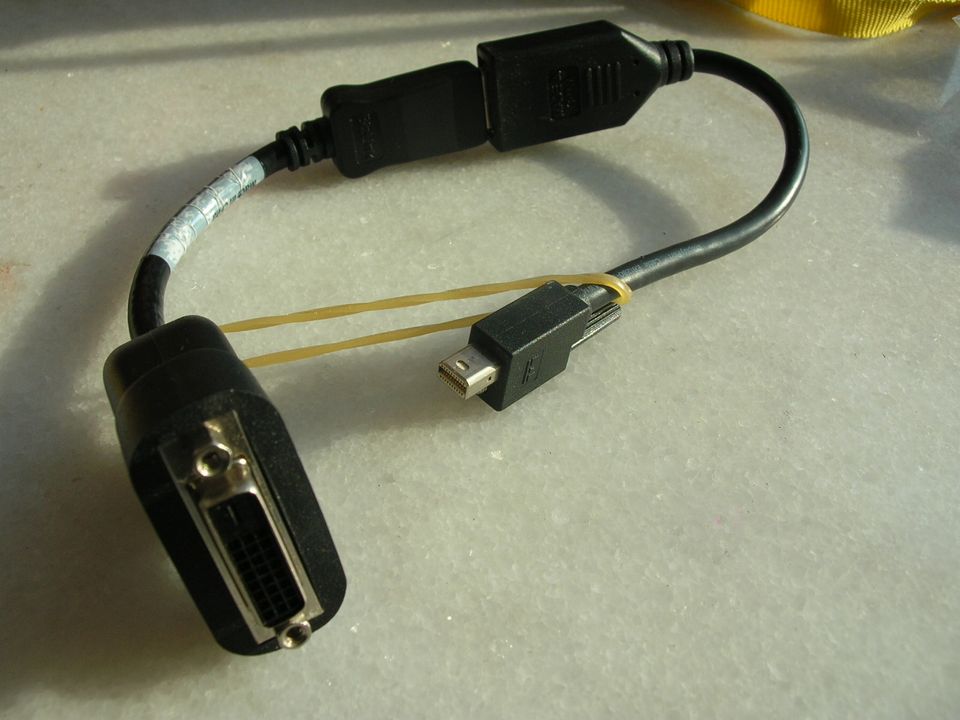

描述	DisplayPort 到 DVI 单连接适配器
配件号	CAB-DP-DVIF
电缆长度	约 20 cm
连接器	DisplayPort 转 DVI-D Displayport转VGA
支持的输出数	1 路（每路输出需要 1 个适配器）
支持显示器输出类型	DVI 单连接
最高 DVI 分辨率支持	1920x1200
支持的图形卡	M9138 LP PCIe x16 （配件# M9138-E1024LAF） M9148 LP PCIe x16 （配件# M9148-E1024LAF）

【功能描述】新架构的M系列9148多屏卡，相比以往旧款型号多了以下特别功能
1.独立显示：每个屏幕分辨率可设置成不同分辨率
2.边缝校正：屏幕边缘可以通过软件调整变形、扭曲等情况
3.桌面分割：可以通过软件切割桌面，最大到64个区域
4.双屏+双屏复制：1号+2号显示屏拼接，3号+4号显示屏复制1+2的功能

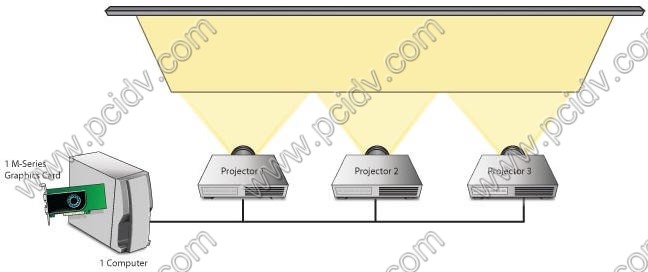

5.matrox edge overlap边缘融合,像素重叠

pcidv.com/Matrox-Multiple-Projectors-edge-Overlap-in-a-Single-Platform

4台液晶屏旋转90度拼接，整合大画面分屏显示：多窗口程序（网页+股票+word+视频播放+PDF+flash等）

pcidv.com/显示器旋转90度拼接液晶电视墙，分屏显示不同画面

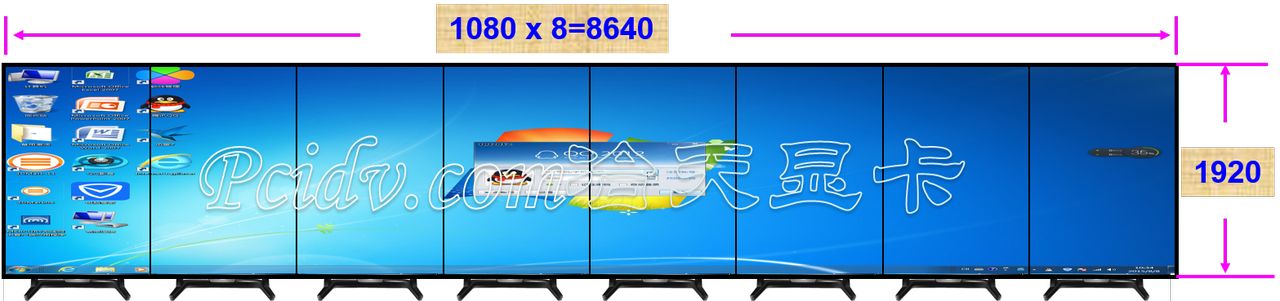

8屏拼接电视墙旋转90度一行8列横向拼接

pcidv.com/8屏拼接电视墙旋90度一行8列横向拼接

性能可靠的久经验证的Windows版Matrox PowerDesk桌面管理软件令用户可以方便地设置并管理多显示器系统。它为专业用户提供全面的工具，可以开发和控制大量显示参数，包括延伸的或是独立的桌面、克隆模式、旋转模式、边缘管理和边缘重叠。Matrox先进的桌面管理功能让用户决定在什么位置和以什么方式在桌面上显示程序窗口。这是一款专为增强多显示器体验的高效工具。

	延伸的桌面创建一个超大的桌面，将一个程序跨屏幕显示。
	独立桌面单独设置每个显示器，在不同屏幕上打开不同程序。
	克隆模式复制内容，在所有显示器上显示同一内容。
	桌面分割器将桌面分割成不同部分，为所有应用程序提供不同分区。
	边缘重叠调节在边缘重叠的投影仪之间重叠的像素数，以创建一个无缝的完整的图像。
	边缘管理补偿显示器边缘造成的空白，在多台显示器上显示连续的画面。
	旋转功能选择任意的横向和纵向显示组合，并可以设置最适合您的显示方向。
	桌面管理决定在什么位置和以什么方式在桌面上显示程序窗口。
	模式管理增强的分辨率支持并选择您的显示器 EDID 不提供的显示模式（宽屏幕分辨率，视频，定时和刷新率）。
	EDID管理为图形卡提供稳定的EDID信号，以确保视频正确显示。
	无人值守安装在全公司范围内，按不同部门要求设置不同的桌面 / 环境。

4台LCD分别旋转90度,竖屏四屏拼接,竖着拼接成一个大屏幕,每屏显示大屏幕的四分之一内容,单屏768*1024高清越狱视频全屏效果,画面比例为12:4或36:16;分辨率

4台液晶屏旋转90度拼接，整合大画面，分屏显示

【M9188+M9148组合3行4列12屏液晶电视墙】

（注：）M9188+M9148在控制台中可以看到A1,A2,A3,A4;B1,B2,B3,B4,C1,C2,C3,C4等显示标识，其含义是以每4个显示输出为一组：主卡从A开始。

内置融合解决方案

应用行业：会议室、展览展示、教育等行业

方案介绍：采用具有Edge Blending内置边缘融合功能的NEC投影机配合具有生成融合带功能的显卡，通过NEC 投影机菜单中边缘融合选项进行调整设置实现投影机之间的图像融合。能够实现超高分辨率和超大画面的投影融合显示。



	支持的投影机型号： NP-PH1000U+ /NP-PH1400U+ NP-PX750U+ /NP-PX700W+ /NP-PX800X+		需支持具有生成融合带功能的显卡（Edge Overlap）如：MATROX /M9120 /M9140 Windows系统
