   首页 >> 多屏显示卡|远程控制 >> Usb外置多屏宝分屏宝

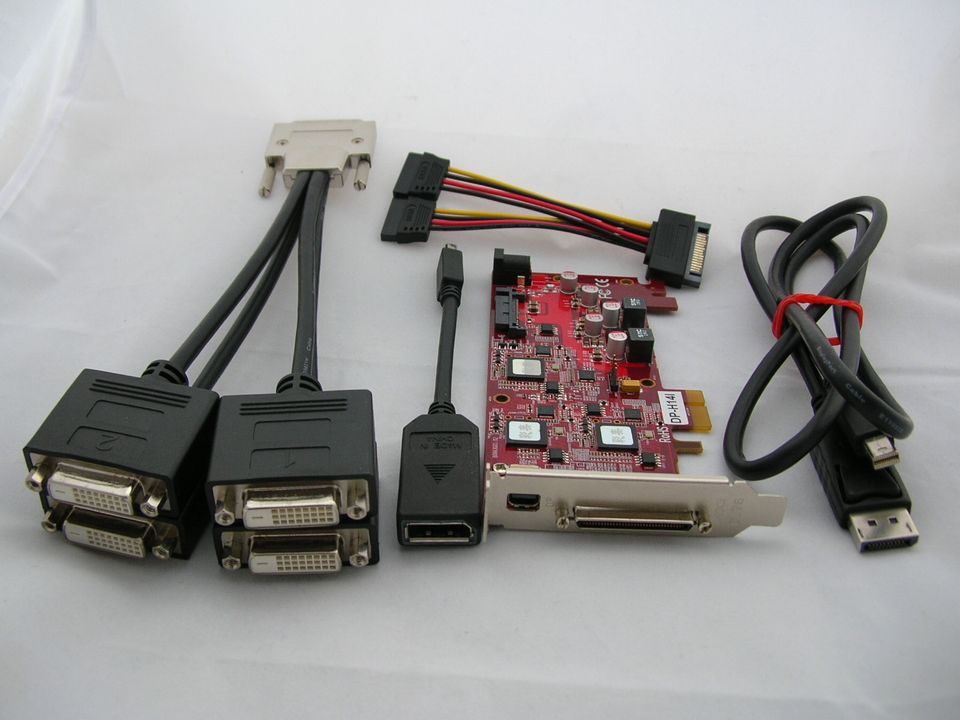

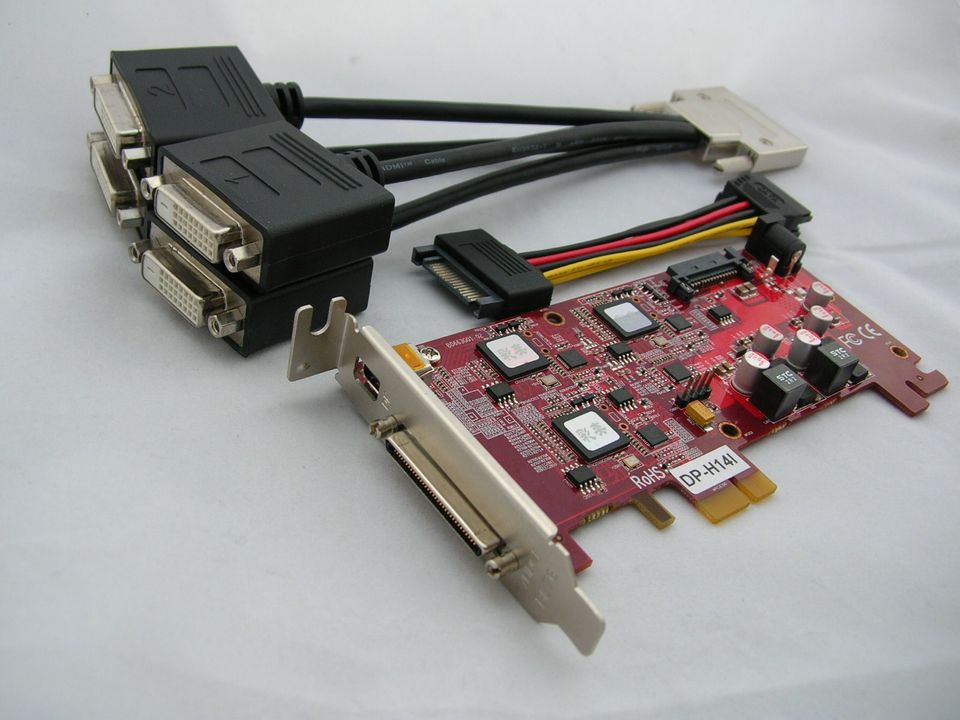

内置MST HUB Mini DP1.2一分四DP2HI140四屏2*2拼接4路独立分屏竖屏+横屏
内置MST HUB Mini DP1.2一分四DP2HI140四屏2*2拼接4路独立分屏竖屏+横屏
产品单价:
产品尺寸(CM):
BIOS:
Driver驱动链接:
datasheet规格:
procedure dwg:
浏览量:   15237
   更多图片
   简要描述
MINI DP1.2 HUB多流分屏器
   详细描述

  多屏时代,效率时代,财富时代,时不我待

pcidv.com/一机多屏显示电脑,股票机,图像设计应用场景

外置及内置MST hub DP splitter产品特性 Specification

·  遵循DP 1.2, HDMI1.4a, VESA DDM and EDID1.4规范
·  一路DP 1.2 输入 , 4 路 HDMI 输出,单屏分辨率 1920 x 1080p
·  信号源最大支持 5.4 Gbps带宽 (HBR2模式)
·  Multi Stream Transport多流传输支持 (MST) ;   4 x HDMI 四屏显示.
·  AMD宽域技术支持到 3840 x 2160 (2x2 模式) 或 7680 x 1080 (4x1模式)
·  最佳搭配 Radeon HD6000/HD7000/AMD APUs 系列及 最新的 Radeon R7 and R9 系列.
·  支持 DDMA(独立音频模式,每个HDMI独立音频输出).
·  HDCP 2.0 支持
·  支持 6/8/10/12 位色深和 RGB444格式输出
·  数字音频输出支持2声道立体声 I2S
·  机箱内置插卡式安装,节省电源适配器
·  小型工业化设计适应Mini PC或工业 IPC电脑
·  AMD 带有DP1.2的APUs 系统支持 镜像 / 扩展 / 拼接模式 并四屏输出显示.
·  同样支持带DP1.2工作站图形卡.
·  RoHS 环保产品
Model 型号
DP-H14I
CSV 5300
DP-HUB-3S
DP-H12
DP-H14
Description 描述
MDP1.2 to hdmi *4
DP1.2 to DP1.2 *3
DP1.1 to DP1.1
DP1.1 to HDMI 1.3
DP1.1 to HDMI 1.3
Connectors (Input)
输入接口
Mini dp female *1
DP1.2 female x 1
DP1.1 female x 1
DP1.1 female x 1
DP1.1 female x 1
Connectors (Output)
输出接口
Hdmi 1.3 female*4
DP1.2 female x 3
DP1.1 female x 3
HDMI Type-A female x 2
HDMI Type-A female x 4
Port Selection
4
3
3
2
4
Max Resolution 解析度
4K*2K
5760*1200
3840 x 1024
3840 x 1200
4092 x 768
Power Adapter 电源
5V
5V ±10%
5V 2A
5V 1A
5V 2A
Housing 母座
Metal
Metal
Metal
Metal
Metal
Transmission Distance
传输距离
3M
3m for full bandwidth
3m for full bandwidth
3m for full bandwidth
3m for full bandwidth
Operating Temperature
操作温度
0~40℃
0~40℃
0~40℃
0~40℃
0~40℃

Storage Temperature
存储温度
-20~60℃
-20~60℃
-20~60℃
-20~60℃
-20~60℃
Humidity 湿度
0~90% RH
Non-Condensing
0~90% RH
Non-Condensing
0~90% RH
Non-Condensing
0~90% RH
Non-Condensing
0~90% RH
Non-Condensing
Dimension(mm) 尺寸
内置2U
78.2*60.5*18.6
145 x 65.2 x 25
77 x 64 x 25
145 x 65.2 x 25
DP 1.2支持2倍带宽于DP1.1a(HBR模式),高速率2 (HBR2模式)提供带宽5.4Gbps/每条链,或总计到21.6Gpbs 在全4条链的配置下,这将符合更多高带宽要求的应用
pcidv.com/mst hub dp to hdmi splitter 带宽

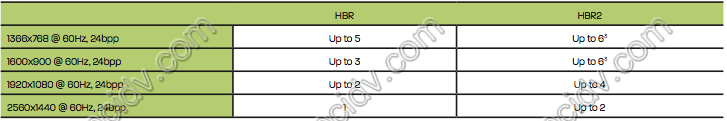

在有效的带宽范围内,HBR及HBR2 两种模式支持的最大显示器数量
HBR (Radeon HD 5000 series)
HBR2 (Radeon HD
6000 and 7000 series)

pcidv.com/MST HUB连接显卡最大支持显示器数量

驱动程序兼容AMD Catalyst 13.9 或更高版本支持

以下产品均支持 DisplayPort 1.2 MST hub:

AMD Desktop Product Family   Compatibility

AMD   Radeon™ HD 7900 Series

AMD Radeon HD 7800 Series

AMD Radeon HD 7700 Series

AMD Radeon HD 7660D   Series

AMD Radeon HD 7600 Series   (OEM)

AMD Radeon HD 7560D   Series

AMD Radeon HD 7500 Series   (OEM)

AMD Radeon HD 7540D   Series

AMD Radeon HD 7480D   Series

AMD Radeon HD 7400 Series   (OEM)

AMD Radeon HD 6900 Series

AMD Radeon HD 6800 Series

AMD Radeon HD 6600 Series

AMD Radeon R9 270x/280x/290x Series

AMD Radeon R7 240/250/260x Series



  • 2013年以后产品基本都支持 DisplayPort 1.2 MST
  • 部分D系列桌面APU

AMD Mobility Product   Family Compatibility

AMD   Radeon™ HD 7900M Series

AMD Radeon™ HD 7800M   Series

AMD Radeon™ HD 7600M   Series

AMD Radeon™ HD 7600G   Series

AMD Radeon™ HD 7500M   Series

AMD Radeon™ HD 7500G   Series

AMD Radeon™ HD 7400M   Series

AMD Radeon™ HD 7400G   Series

AMD Radeon™ HD 6700M   Series

AMD Radeon™ HD 6600M   Series

AMD Radeon™ HD 6400M   Series

AMD Radeon™ HD 6900M   Series

AMD’s DisplayPort 1.2 MST 方案不兼容可切换的双显卡笔记本

部分‘G’系列移动芯片 APU 方案

产品应用市场及作用Product Functionality

pcidv.com/双屏显示影院模式
pcidv.com/多屏显示跨屏模式
pcidv.com/多屏显示镜像克隆模式
pcidv.com/旋转显示器人像竖屏模式

适用范围Heritage
通过USB接口将电脑桌面信息转到另一个显示设备(DisplayPort输入)同屏显示,或者将将另一个显示器作为这台主机的显示拓展,再两个屏幕同时显示不同的应用软件,比如,一个显示器浏览网站,另一个显示器做Excel表格,两项任务可同时进行(全屏),互不耽搁互不影响。

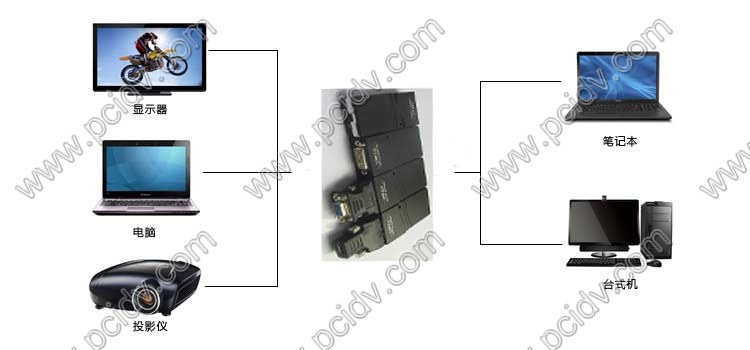

pcidv.com/多屏显示分屏连接不同显示设备模式
应用实例
pcidv.com/多屏显示会议报告演讲应用
pcidv.com/多屏显示程序设计图文编排需要
pcidv.com/多屏显示炒股票炒外汇金融证券交易需求
pcidv.com/多屏时代多屏互动影音视频媒体分享要求

另类拼接两横屏+1竖屏(可以显示器大小不同,分辨率不一样):DP1.2 MST HUB (multi stream transport)显示效果

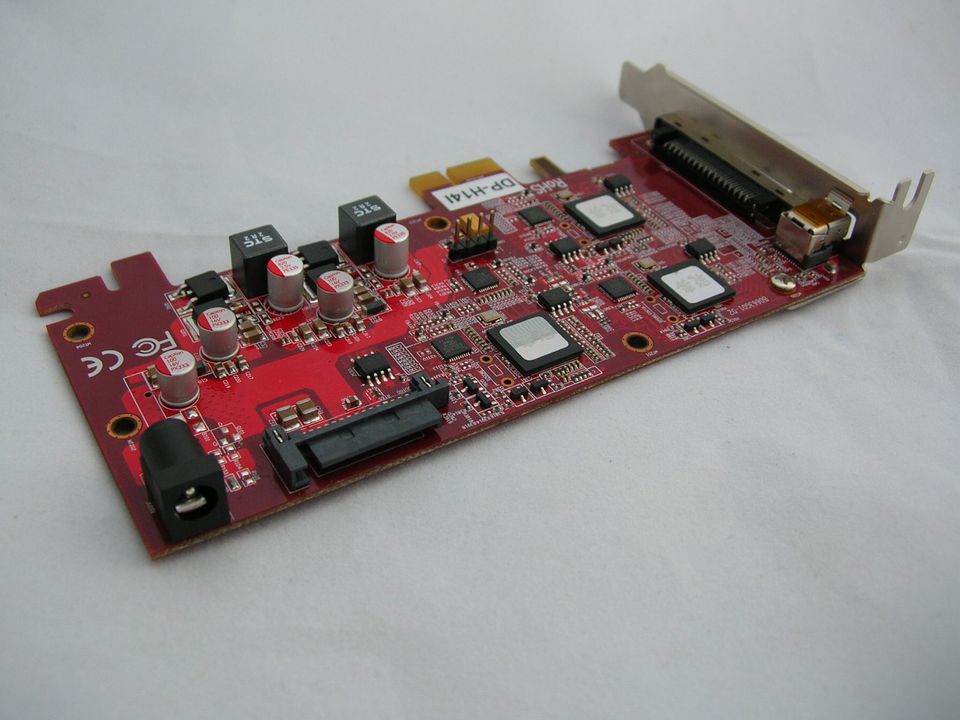

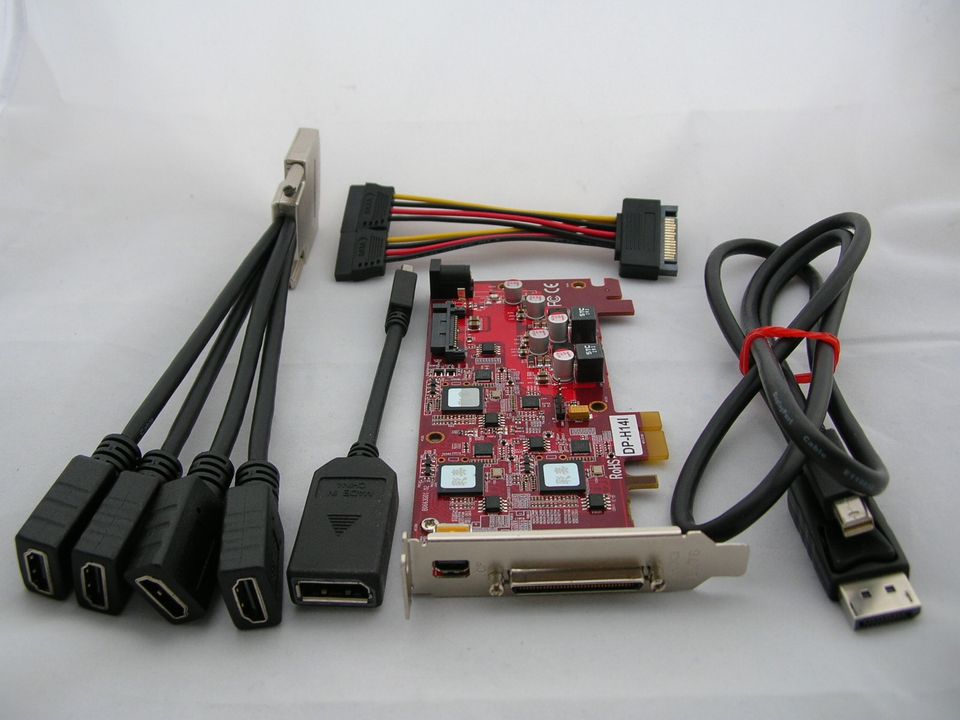

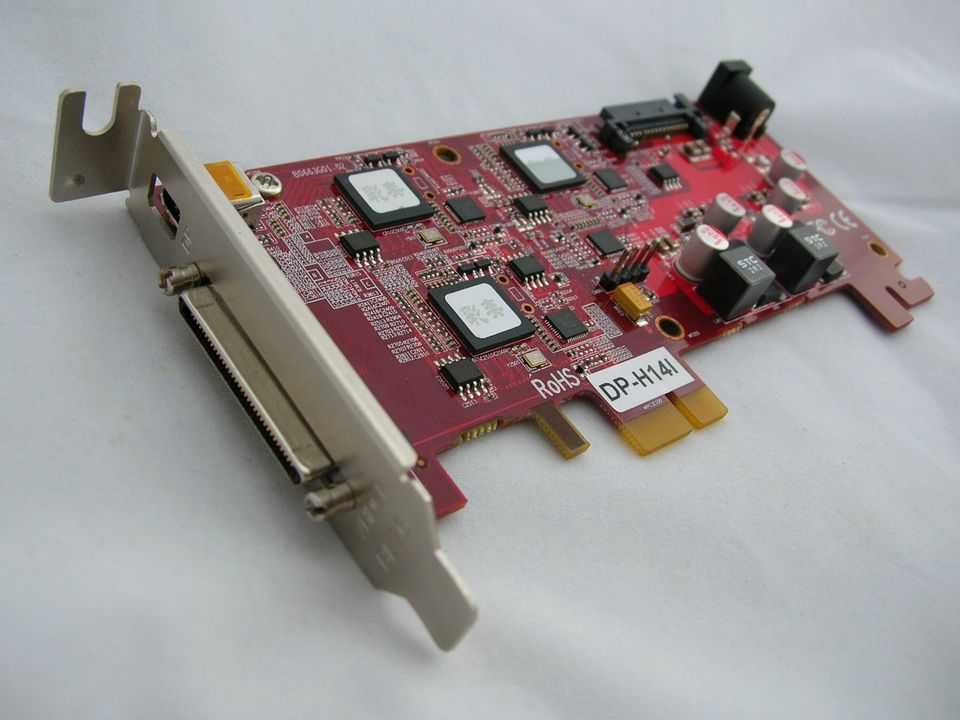

pcidv.com/内置MST HUB mini dp1.2转4HDMI多屏显示卡

pcidv.com/DP1.2 MST HUB 3ports 显示效果

pcidv.com/DP1.2 MST HUB 3屏显示效果

4台液晶屏旋转90度拼接,整合大画面分屏显示:多窗口程序(网页+股票+word+视频播放+PDF+flash等)

pcidv.com/显示器旋转90度拼接液晶电视墙,分屏显示不同画面

4台LCD分别旋转90度,竖屏四屏拼接,竖着拼接成一个大屏幕,每屏显示大屏幕的四分之一内容,单屏768*1024高清越狱视频全屏效果,画面比例为12:4或36:16;分辨率
