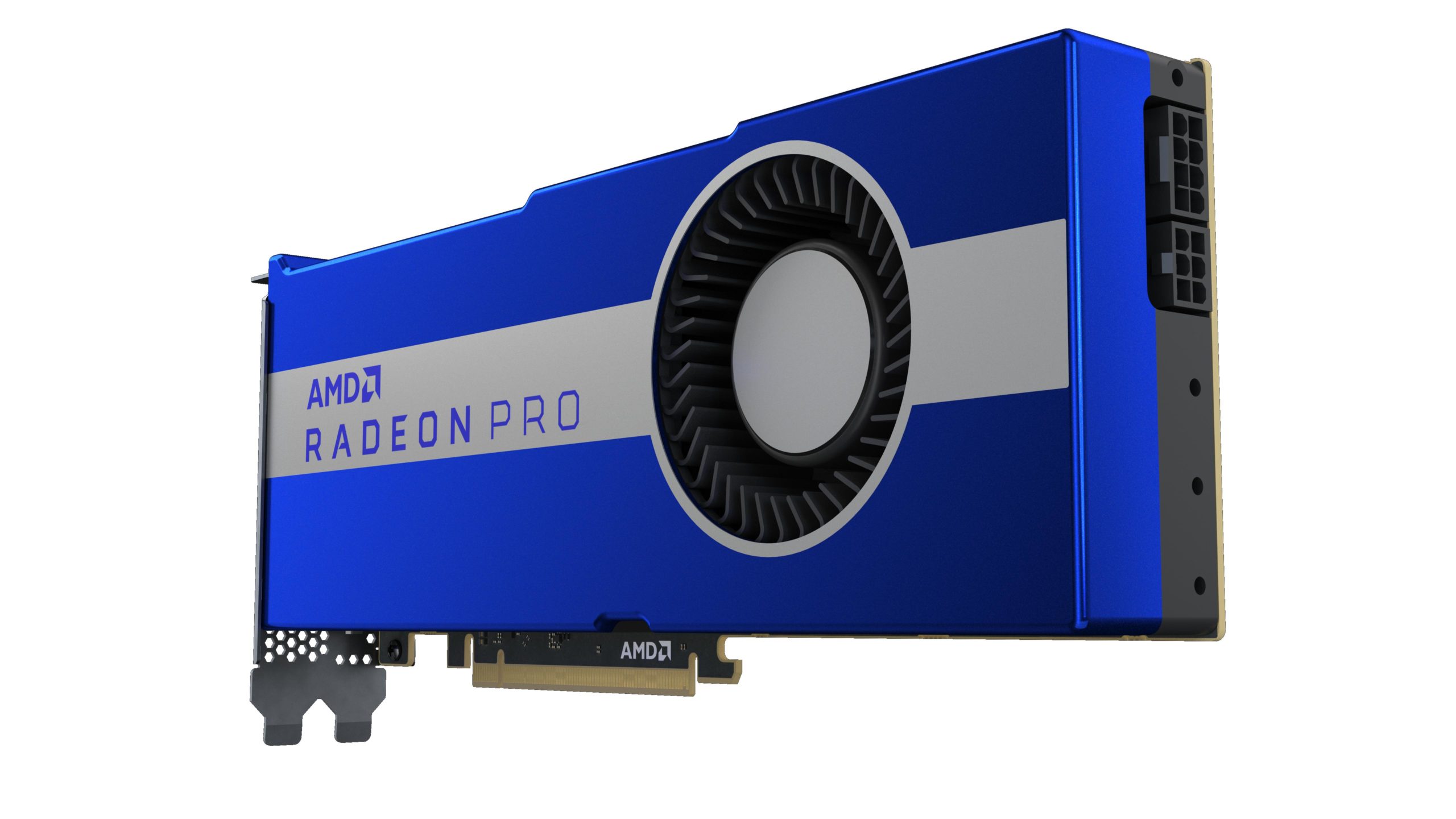

2020年5月13日，AMD 推出了一款针对工作站市场的新型高端显卡，即 Radeon Pro VII。与其同名，这是 Radeon VII 的专业版本，该版本于去年首次推出，结合了 AMD 的 Vega 20 GPU 及其全套专业级功能。Radeon Pro VII 位于 AMD Radeon Pro 显卡的顶端，面向 AMD 在 CAD/CAM、媒体和 HPC 工作站行业中最大的工作负载客户，他们愿意为 AMD 最快的工作站支付高价卡呢。 与其同名产品一样，Radeon Pro VII 基于该公司的Vega 20 GPU，该GPU于 2018 年底推出时是 AMD 的首款 7nm GPU。尽管 AMD 现在正在使用其更新的 Navi 架构来处理图形工作负载，但 Vega 20 仍然是 AMD 迄今为止最强大的 GPU。这在混合图形/计算或纯计算工作负载中尤为明显，其中 Vega 20 的独特功能如快速双精度支持、极大的内存带宽和外部 Infinity Fabric 链接是任何其他卡都无法比拟的，并且已成为 AMD 的支柱以计算为中心的 Radeon Instinct MI50 和 MI60

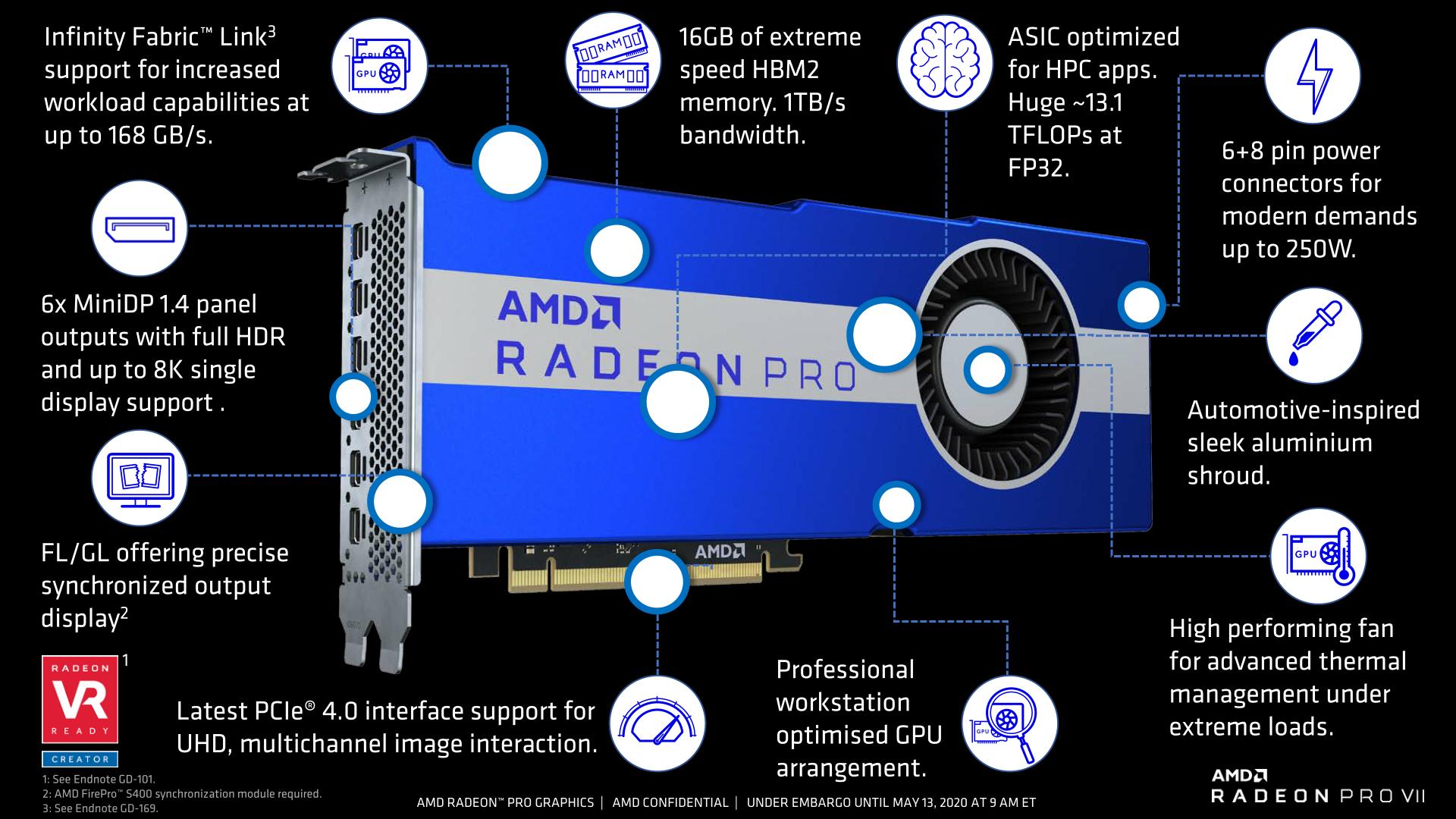

从数字上看，Radeon Pro VII 是 AMD 产品堆栈中 Radeon Pro WX 9100 的有力替代品。与我们在那里看到的类似，AMD 正在将旧的 Vega 10 卡换成更新、更强大的 Vega 20 卡。从性能角度来看，Radeon Pro VII 成为 AMD 军械库中最强大的专业显卡，尽管与 WX 9100 相比的收益好坏参半。凭借 60 个活动 CU 和大约 1700MHz 的提升时钟速度，从理论上讲，Radeon Pro VII 在 FP32 计算/图形工作负载方面并不比它取代的 WX 9100 快得多；7nm 提供的时钟速度提升已因较低的 CU 数量而有所缓和。相反，让 Radeon Pro VII 脱颖而出的是它可以做到 WX 9100 无法做到的一切，从双精度性能开始。得益于 Vega 20，该卡提供了半速率 FP64 性能，使其峰值吞吐量为 6.5 TFLOPs，是 WX 9100 的 8 倍以上，是消费级 Radeon VII 的近 2 倍。

支持新的专业卡及其功能的是大大增强的内存控制器后端。AMD 已经采用了 4 堆栈 HBM2 配置，其内存时钟速度为 2Gbps/pin，为该卡提供了 1TB/秒的总内存带宽。这是任何其他 Radeon Pro 显卡可用带宽的两倍多，这也是为什么纸张规格只有这么远的原因。对于最终会消耗内存带宽的极其繁重的工作负载——尤其是任何推动大量像素的事情——Radeon Pro VII 的配备要好得多。当然，作为 HBM2 的原生特性，它提供 ECC 内存保护。

显卡还对输入/输出选项进行了一些不同且显着的提升。首先，Radeon Pro VII 支持 AMD 的外部 Infinity Fabric Link，它首先部署在 Radeon Instinct MI50/MI60 中。卡顶部的单个连接器提供两个 IF 链接，在一对视频卡之间提供总共 168GB/秒的带宽（每个方向 84GB/秒）。与其 Radeon Instinct 实现（以及 NVIDIA 的竞争对手 NVLink）一样，这里的想法是让两张卡更紧密、更高效地协同工作，以实现更好的多 GPU 性能，以及池化卡各自的内存池。这是通过利用 IFLink 提供的更好的带宽和更低的延迟来实现的，这比 PCI Express 所能提供的要好几倍

说到 PCI Express，Radeon Pro VII 还支持 PCIe 4.0。虽然不是第一张获得它的 Pro 卡——去年的Radeon Pro W5700 在技术上赢得了这场比赛——这是第一次在高端 Pro 卡中启用 PCIe 4.0 支持。事实上，与消费级 Radeon VII 相比，Radeon VII Pro 在很多方面都是一款摆脱所有束缚的 Radeon VII。PCIe 4.0 和快速 FP64 等在消费卡中受到限制的功能首次在工作站显卡中可用。这就是使 Radeon Pro VII 成为 AMD 产品堆栈中所有行业的杰作的原因，因为它提供了 AMD 的所有图形功能以及许多以前仅限于其专注于计算的 Radeon Instinct 卡的计算和 I/O 功能。

凭借基于 Vega 20 的全功能显卡，AMD 打算用最新的硬件来追逐工作站市场的高端。这包括 CAD/CAM 市场、媒体和广播市场，以及 HPC 开发市场。这个行业集合有点不拘一格，但它反映了 AMD 认为 Radeon Pro VII 的快速 FP64 支持和 IFLink 等独特功能将被证明特别有利的市场和用例。或者把这个论点颠倒过来，这些是像 WX 9100 这样的有限卡不太适合的市场。

该卡会特别受到 AMD 计算客户的欢迎，他们到目前为止还没有合适的 Vega 20 工作站版本。在许多情况下，HPC 开发是使用工作站卡在本地完成的，然后推出到更大的服务器和运行大量计算卡的服务器集群。在本地拥有相同的硬件使得开发和优化应用程序变得更加容易，因此 Radeon Pro VII 非常适合帮助 HPC 开发人员为 Radeon Instinct 集群以及即将推出的 El Capitan 和 Frontier 超级计算机组装程序。同时，在更广泛的竞争市场中，Radeon Pro VII 将与 NVIDIA 的 Quadro RTX 卡抗衡。通常情况下，AMD 专注于他们的价值主张，而不是巧妙地宣称 NVIDIA 为其 Quadro 卡收取的高价。虽然 Radeon Pro VII 在 NVIDIA 的产品堆栈中没有完美的模拟，但该公司提供的唯一一款具有完全相同功能组合（尤其是 FP64 性能）的显卡是其顶级 Quadro GV100。否则，Radeon Pro VII 的建议零售价为 1899 美元，将比 Quadro RTX 8000、6000 和 5000 便宜

获奖殊荣（更多了解请点击获奖图标）

精确同步

同步输出更精确。 Radeon Pro VII GPU 有 6 路输出可连接到高性能模块，非常适合帧锁定/同步锁定 (FL/GL)，实现了出色的系统显示密度。

Radeon Pro VII 结合 AMD FirePro S400 同步模块之类的专用模块，可用于要求外部信源同步（同步锁定）或多系统多 GPU 3D 渲染同步（帧锁定）等高性能应用。 同步锁定在视频后期制作 NLE（非线性编辑）中是最常见的应用，并广泛用于演播室和媒体服务器等媒体播放系统。

Radeon Pro VII 专业 GPU 具有的这些功能可带来各种高级可视化和数字媒体显示解决方案。

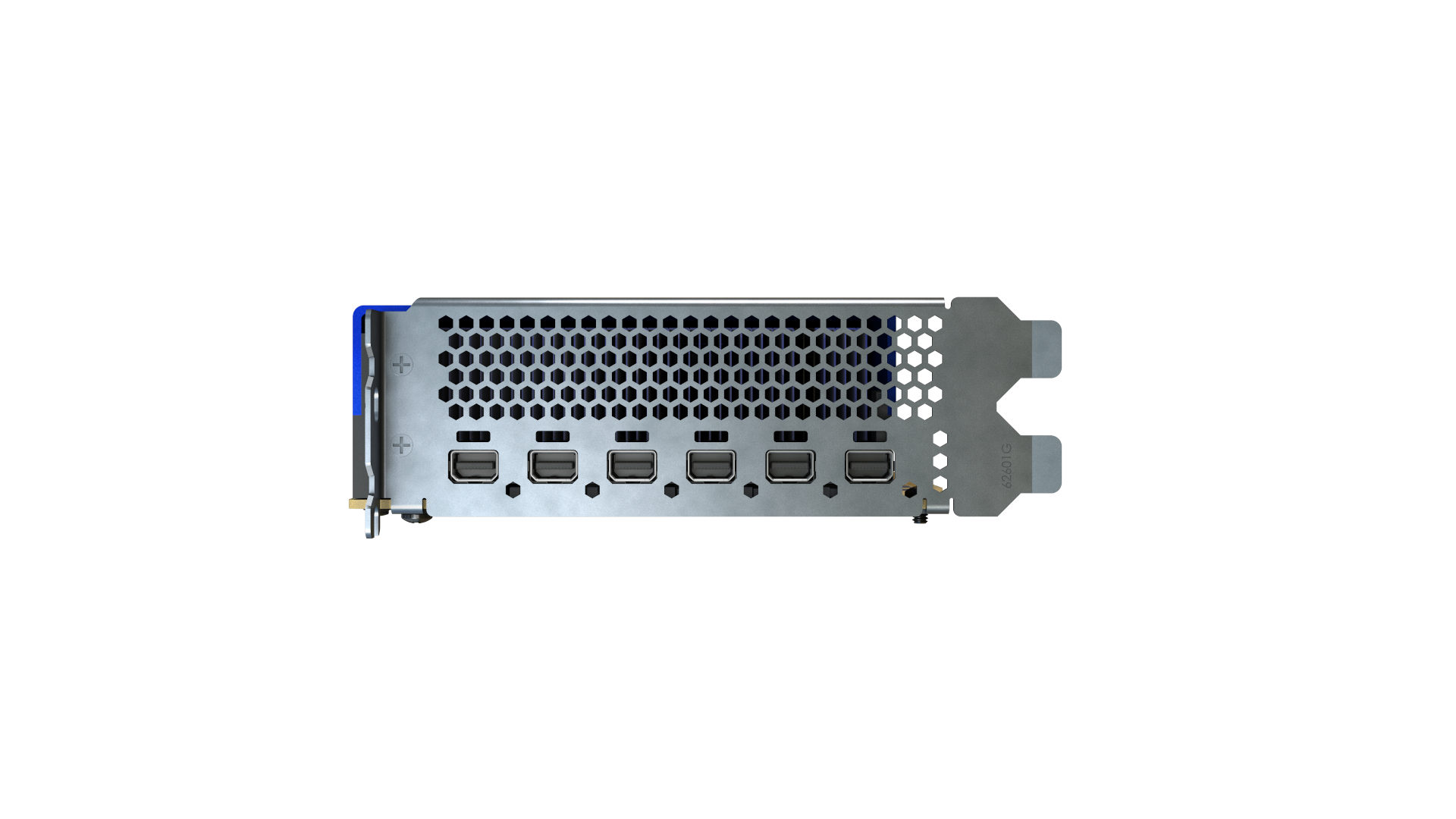

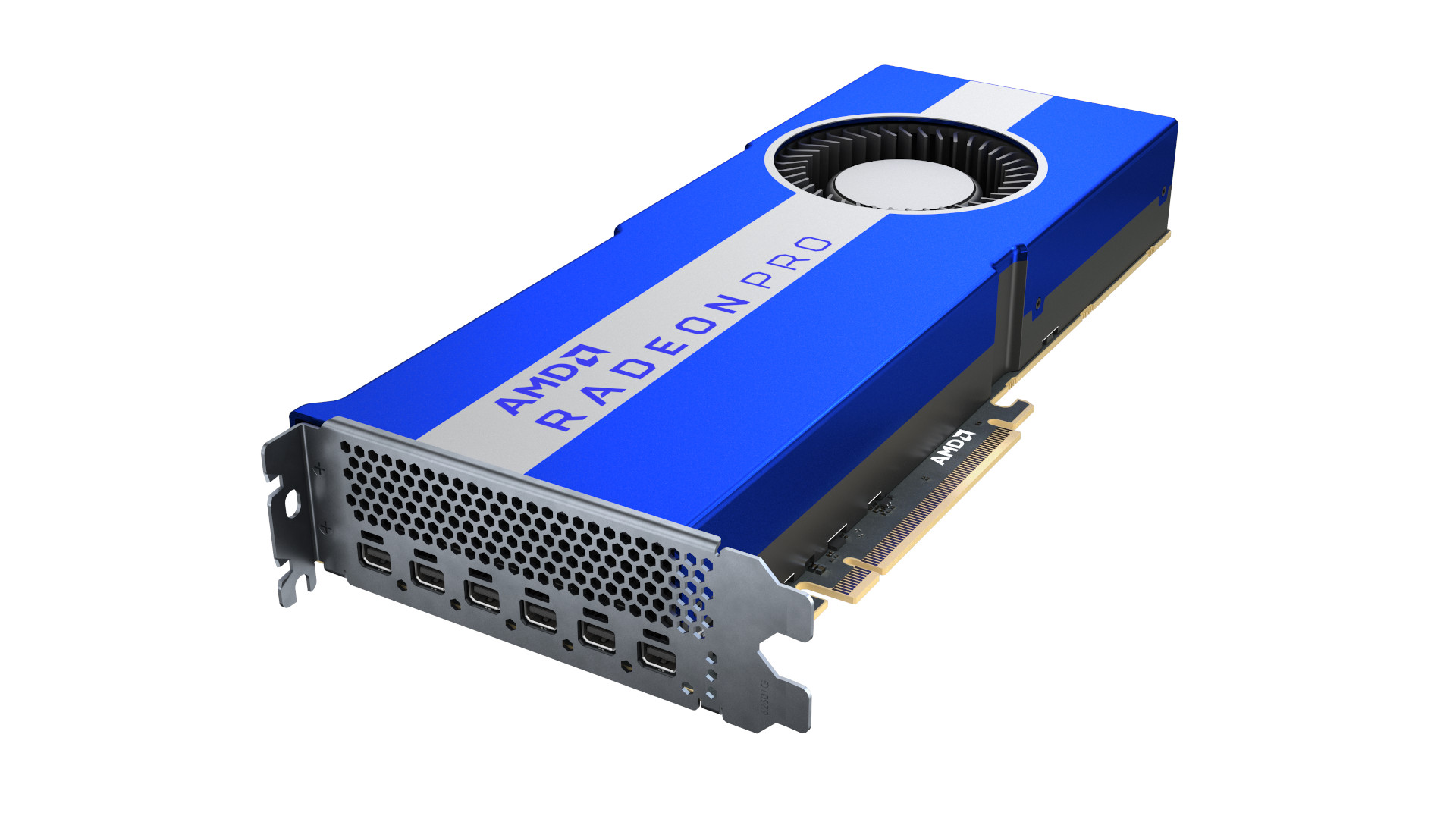

六个 mini-DisplayPort™ (mDP) 输出

成为多任务处理专家。 AMD Radeon PRO VII GPU 通过 mini-DisplayPort 1.4 接口最多可驱动 6 个并行显示输出，每个端口均支持 4K 超高清分辨率和高动态范围 (HDR)，以实现最大清晰度。 对于从事前卫视觉内容的数字艺术家，Radeon Pro VII 还能够支持一台 8K 超高清显示器，在视觉保真度方面带来出色的观看体验。

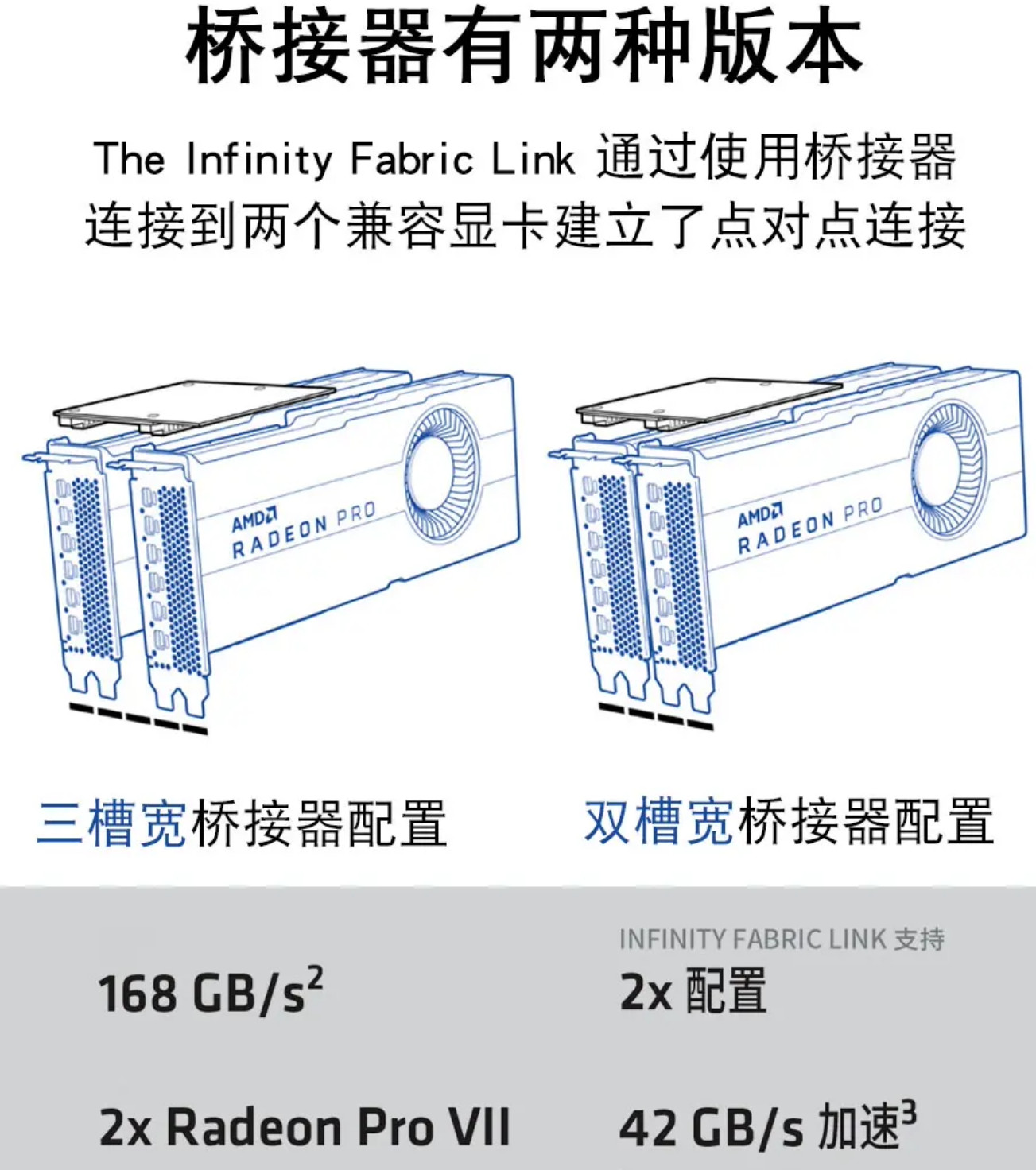

AMD Infinity Fabric Link 实现工作负载分担

专注于消除瓶颈。 AMD Radeon PRO VII 显卡可支持 Infinity Fabric Link² 连接器。 基于 AMD 创新技术，Infinity Fabric Link 通过“桥接器”直接连接两个兼容显卡，在两个显卡间建立起专用高速点对点连接，与传统的使用系统 PCIe® 总线实现的多 GPU 配置相比，既提高了性能，又减少了延迟。 这种超高速的互连方式有效地形成了 GPU 显存组合。 对于常常会耗尽内存的较大型项目工作负载，采用这种方式后，问题就能够迎刃而解。

16GB 超快 HBM2 显存

超快性能，倾情呈现。 AMD Radeon PRO VII GPU 配备 16 GB 超快高带宽显存 (HBM2)，是速度、能效和先进制造工艺的精湛结合， 带来卓越的显存性能，速度比上一代 GDDR6 显存快 2 倍以上。 AMD Radeon PRO VII 高达 16 GB 的 HBM2 ECC 显存在每秒 1 TB 的内存总线上高速运行，可轻松应对当前极其复杂的内存密集型工作负载，例如高清数字媒体处理和科学计算。 AMD Radeon Pro VII 显存不仅具有卓越的性能，还具有纠错码 (ECC) 功能，这对于帮助确保任务关键型科学计算工作负载的数据精度至关重要。

双精度支持实现仿真加速

仿真快人一步。 现代世界正迎来高性能计算 (HPC) 仿真应用的快速增长，这些应用涉及多个行业，包括生命科学、能源、金融、汽车、航空航天、学术、政府、国防等等。 因此，需要更高的性能来推动这些可靠且准确的仿真驱动设计和计算负载。

AMD Radeon PRO VII GPU 具有高达 6.5 TFLOPs (FP64) 双精度性能，以非常合理的价格为研究人员和科学家带来卓越的工作站性能，助力加速计算密集型工作负载。

发挥超级计算机实力

实力碾压各项挑战。 为解决当今世界面临的一些最棘手的挑战，我们设计打造超级计算机来模拟、建模和推动人类理解气候学、亚原子结构、基因组学、物理学等领域的深层原理。 AMD Radeon Instinct 计算加速器为全球速度最快的一些超级计算机加速助力。 这些先进的加速器拥有与 Radeon Pro VII GPU 相同的架构和技术平台，具有 7nm “Vega” 架构、可扩展的结构和卓越的双精度性能。

高速 PCIe® 4.0 接口支持

畅享卓越性能与出色能效。 AMD Radeon Pro VII 专业显卡采用突破性的 7nm RDNA 架构，支持下一代 PCI® Express 4.0 技术，助力提升 2D 和 3D 设计工作效率。​ AMD Radeon Pro VII 工作站显卡树立了显卡带宽性能的新标杆。​ PCI® Express 4.0 接口带宽达到惊人的 ~64GB/s，而上一代 PCI® Express 3.0 只有 ~32GB/s。 AMD 推动将 PCIe 4.0 融入先进的主板、显卡和存储技术中，打造卓越的用户体验。

Radeon VR Ready Creator 支持

享受无拘无束的自由。 AMD Radeon Pro VII 出色的性能为你带来栩栩如生的虚拟现实体验，可应用在工程设计审查和视频制作虚拟场景等领域。 除了支持许多主流虚拟现实头戴式显示设备 (HMD) 外，AMD Radeon Pro Software for Enterprise 还支持通过 Radeon ReLive VR ¹ 畅享无线虚拟现实体验。 Radeon ReLive for VR 让你不再需要头显设备到主机间的物理线缆，也不再需要通常在其他头戴式解决方案中常见的“灯塔”跟踪组件配套的线缆、三脚架或电源。 用户无需与连接到主机的“灯塔”保持直线可视距离，即可无拘无束地探索虚拟世界，从而极大地增强了虚拟体验的沉浸感。

250W 最大功耗

更智能、更节电。 AMD Radeon Pro VII GPU 的额定功耗最大为 250W，通常除了用显卡完成虚拟现实和实时等密集工作任务外，很少达到最大值。 如果你的工作流程主要依赖 2D 和 3D 专业设计软件，那么得益于 Radeon Pro 软件驱动程序的智能功率管理，实际工作中可能会以更低的功耗运行。​ 这种高效的能耗有强大的系统可靠性作保障。 Radeon Pro VII 驱动程序默认设置在实际的专业工作流程中使用较低的电压，为常见任务带来出色的能效，从而有助于改善 GPU 功耗。
